集中式路灯管理系统
首页 > 集中式路灯管理系统
一、行业背景
       路灯作为常用的照明工具,已经遍布城市的各个角落;甚至随着农村现代化的发展,很多乡村道路也都配置了路灯。
       路灯虽然在使用上方便,同时也造成了管理上的麻烦。目前,很多城中村、农村等相对落后的地区只能采用手动推闸、分闸的方式来开关路灯,对于不同季节、不同天气下的开关时间难以把控,增加管理员负担。
       在安全上,路灯在使用过程中必然伴随着漏电,且不同线路上的漏电数值也不相同,传统的漏电保护器的漏电阈值固定且偏小,无法 正常使用;当过往行人触电时无法及时跳闸,容易导致生命危险。
       节能方面,目前大部分路灯都只能进行统一开关,这在后半夜人员稀少的情况下使得路灯的利用率低下,且后半夜处于用电低谷,整体电压偏高,导致路灯的输出功率增加,进一步造成了能源的浪费。

       很多时候路灯损坏都只能依靠市民电话投诉得知,这不仅降低了政企形象,对往来行人也造成了一定的困扰和安全隐患;如果能及时得知路灯损坏情况并及时抢修,可以很好地保证市民和企业自身权益。

二、技术方案

       针对现存的行业痛点,我司开发设计了集中式路灯管理系统。

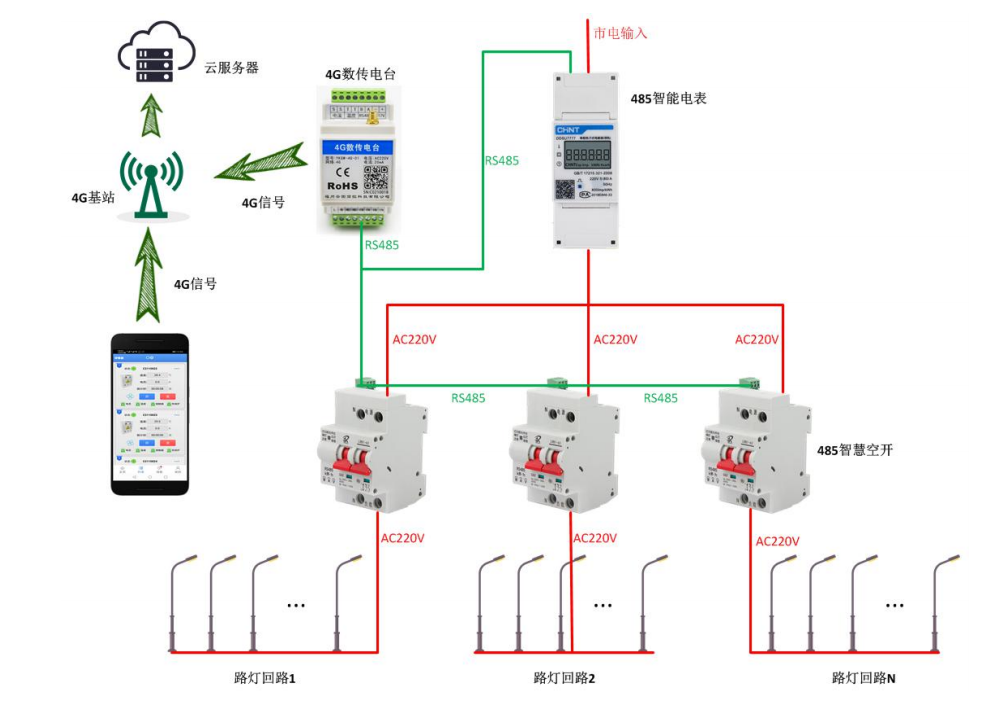

集中式路灯管理拓扑图

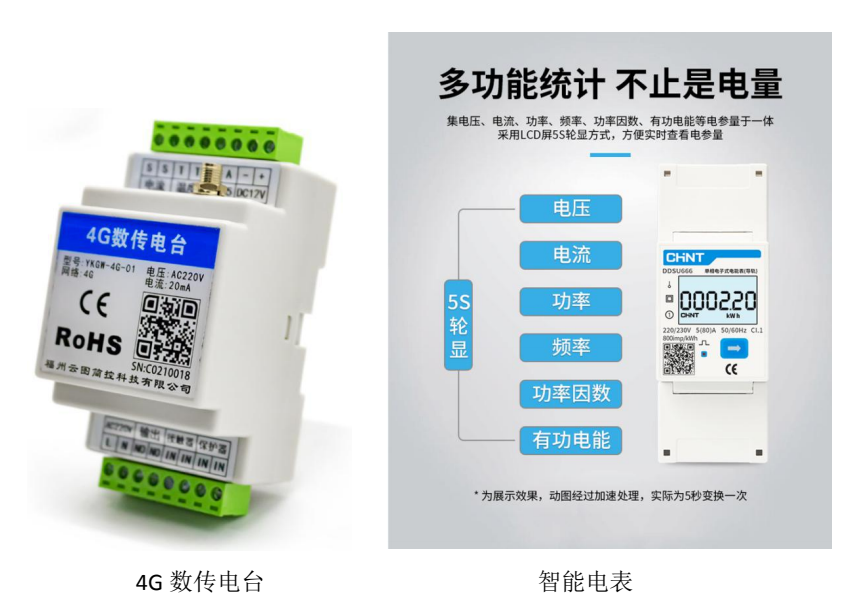

       整个系统以 4G 数传电台为核心,通过 RS485 信号线将智能电表和智慧空开串联起来。其中,智能电表作为总电表使用,用于统计所有支路的用电情况;每个支路各由一个智慧空开控制管理,可进行数据监测和远程定时开关;4G 数传电台向下实时采集现场的 485 设备数据,向上通过 4G 信号将数据传输至云端进行后台处理,再由服务器将数据转发至用户手机,使得用户可以随时随地打开手机查看路灯系统的工作状态。


三、方案特点

1、采用集中管理,只需要升级改造原有的配电箱即可实现智能化管理,施工简便;
2、所需设备数量较少,改造成本低;

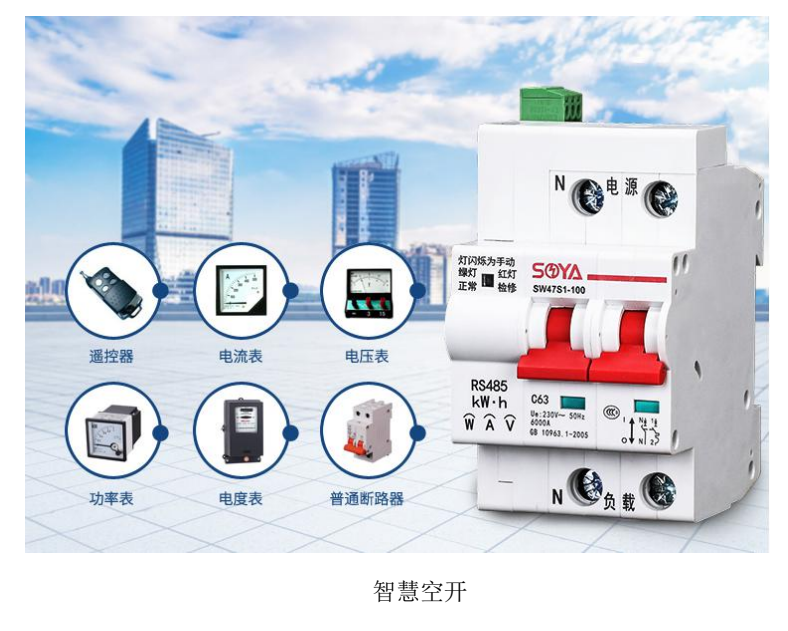

3、智慧空开除了具备远程/定时开关以外,还有能耗、电流、电压和功率监测功能,可准 确统计分析各个支路的用电情况;
4、智慧空开可以通过软件 APP 分别设置各个支路的漏电保护阈值,便于差异化管理;
5、结合软件 APP,智慧空开可以进行多时段定时,管理员可随时修改定时时段;
6、4G 数传电台具备温度检测功能,可实时监测配电箱内的温度,当箱体温度超过设置的报警阈值时,系统会推送报警信息给管理员,避免发生火灾等情况;

7、对于智能电表和智慧空开,同样可以设置电压、电流、功率等数据的报警参数,在数据异常时及时推送报警信息,可有效避免损失。

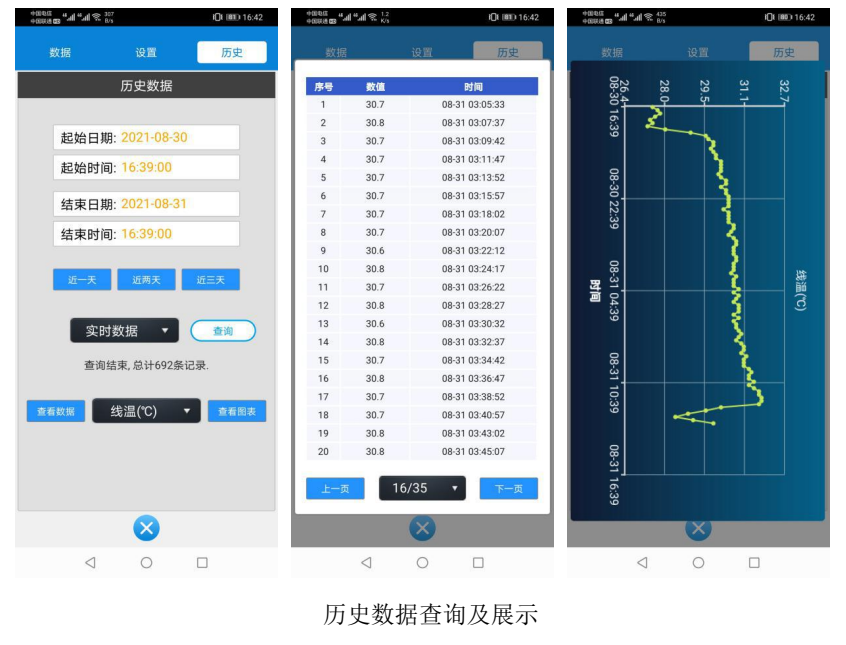

四、系统展示
