教室用电管理系统
首页 > 教室用电管理系统
一、行业背景

       现代化的教室为学生和老师们提供了一个宽敞、明亮、舒适的学习和教学环境,与之配套了大量的照明灯具和空调等用电设备。在多数情况下,上完课后很多学生还会留在教室自习,老师也无法及时关闭电灯、空调等用电设备,这些设备在管理员关闭之前都在浪费着宝贵的电力资源。以一台 3kW 的空调计算,每小时耗电 3 度,每天浪费时间以 4 个小时计,那就是 12 度电,一年以 120 天计,那就是 1440 度;以大学教室 500 个计算,一个学校每年浪费的电能有 720000度之巨。如果能对教室用电进行有效管理,每年将会节省大量宝贵的电力资源,同时为学校省下大笔用电开支。


二、技术方案

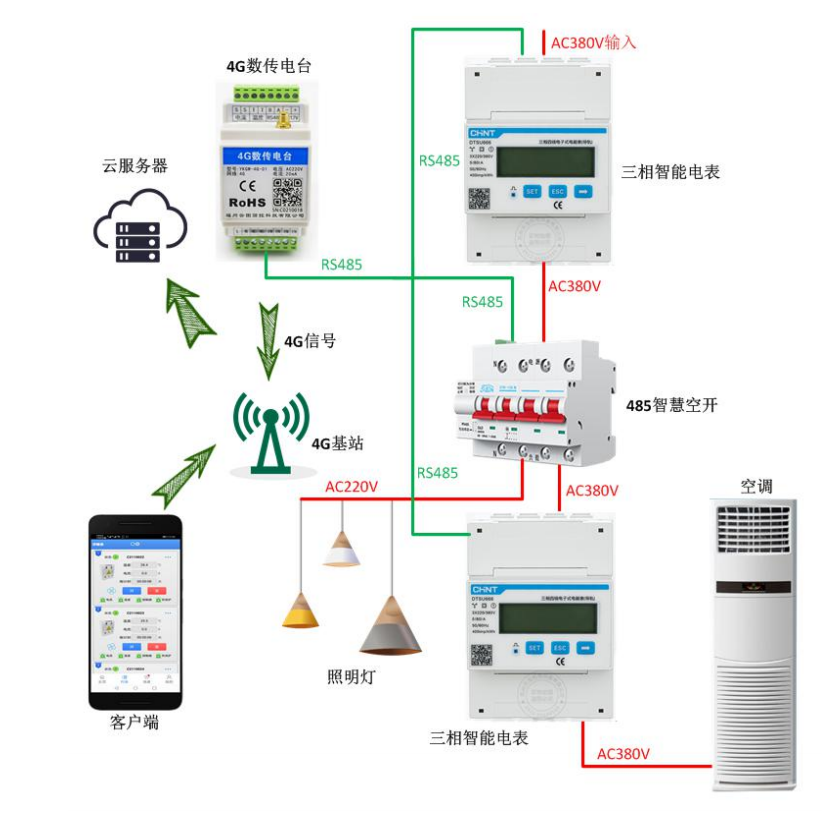

       为了便于学校对每个教室进行用电管理,我司开发设计了如下图所示的教室用电管理系统。



教室用电管理系统


       整个系统以 4G 数传电台为核心,通过 RS485 信号线将三相智能电表智慧空开串联起来。其中,第一个智能电表作为总电表使用,其下连接了一个智慧空开用于控制管理,可进行远程定时开关;而后,对空调单独使用了一个三相智能电表,对空调进行针对性能耗监测和管理;照明灯使用智慧空开的其中一路 220V电源线作为供电线路。

       4G 数传电台向下实时采集现场的 485 设备数据,向上通过 4G 信号将数据传输至云端进行后台处理,再由服务器将数据转发至用户手机,使得用户可以随时随地打开手机查看系统的工作状态。


三、方案特点

1、采用专 业电表计量,精度高;

2、所需设备数量较少,改造成本低;

3、对空调进行针对性监测,数据统计精 确;

4、智慧空开可以通过软件 APP 进行远程开关,方便管理;

5、结合软件 APP,智慧空开可以进行多时段定时,管理员可随时修改定时时段;

6、4G 数传电台具备温度检测功能,可实时监测配电箱内的温度,当箱体温度超过设置的报警阈值时,系统会推送报警信息给管理员,避免发生火灾等情况;

7、对于智能电表,可以设置电压、电流、功率和缺相等数据的报警参数,在数据异常时及时推送报警信息,可有效避免损失。

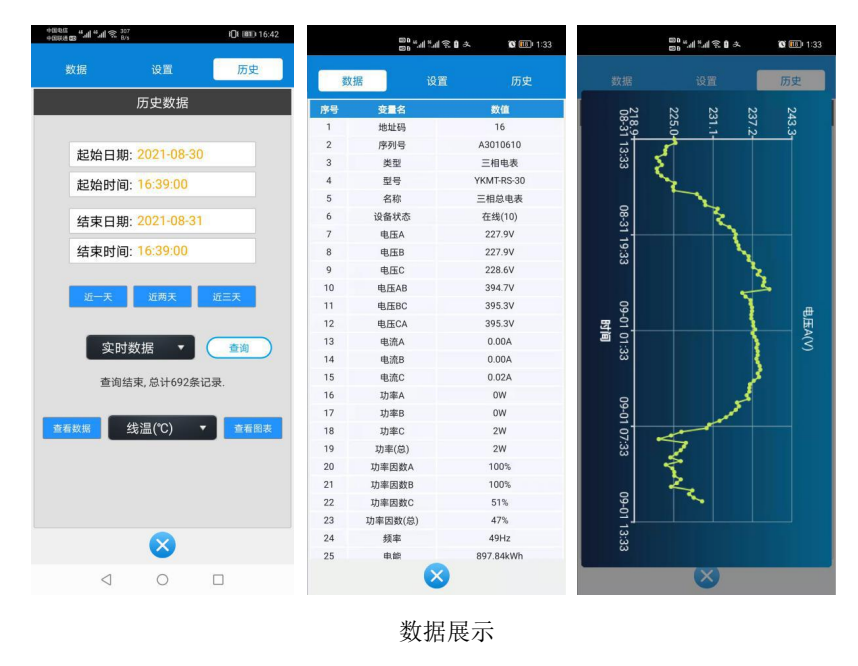

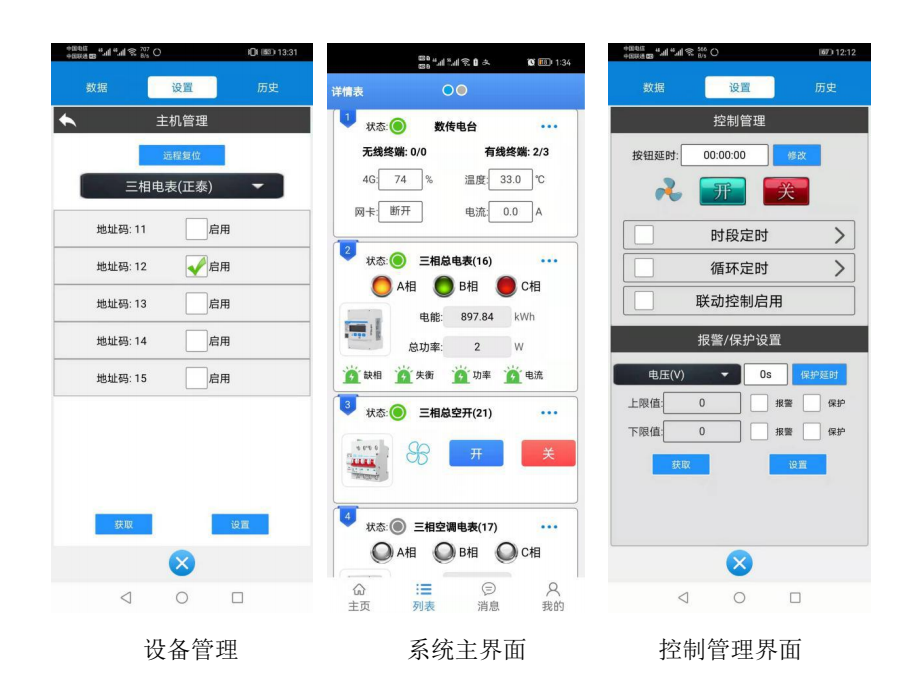

四、系统展示


4G 数传电台


智慧空开

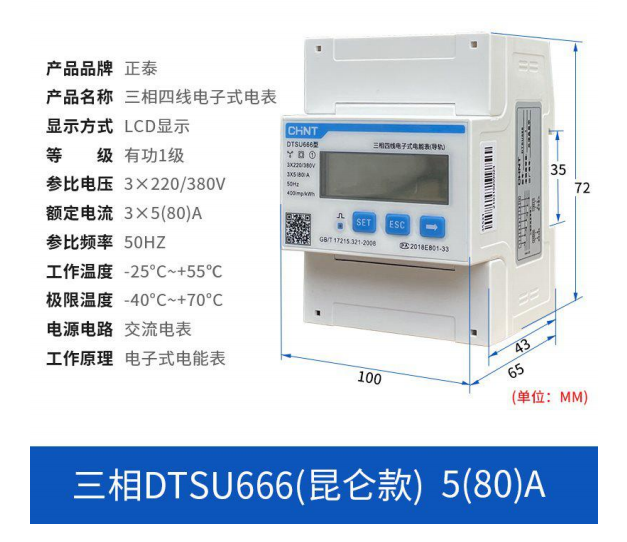

三相智能电表
