分布式路灯管理系统
首页 > 分布式路灯管理系统
一、行业背景
       路灯作为常用的照明工具，已经遍布城市的各个角落；甚至随着农村现代化的发展，很多乡村道路也都配置了路灯。
       路灯虽然在使用上方便，同时也造成了管理上的麻烦。目前，很多城中村、农村等相对落后的地区只能采用手动推闸、分闸的方式来开关路灯，对于不同季节、不同天气下的开关时间难以把控，增加管理员负担。
       在安全上，路灯在使用过程中必然伴随着漏电，且不同线路上的漏电数值也不相同，传统的漏电保护器的漏电阈值固定且偏小，无法 正常使用；当过往行人触电时无法及时跳闸，容易导致生命危险。
       节能方面，目前大部分路灯都只能进行统一开关，这在后半夜人员稀少的情况下使得路灯的利用率低下，且后半夜处于用电低谷，整体电压偏高，导致路灯的输出功率增加，进一步造成了能源的浪费。

       很多时候路灯损坏都只能依靠市民电话投诉得知，这不仅降低了政企形象，对往来行人也造成了一定的困扰和安全隐患；如果能及时得知路灯损坏情况并及时抢修，可以很好地保证市民和企业自身权益。


二、技术方案

       针对现存的行业痛点，我司开发设计了分布式路灯管理系统。

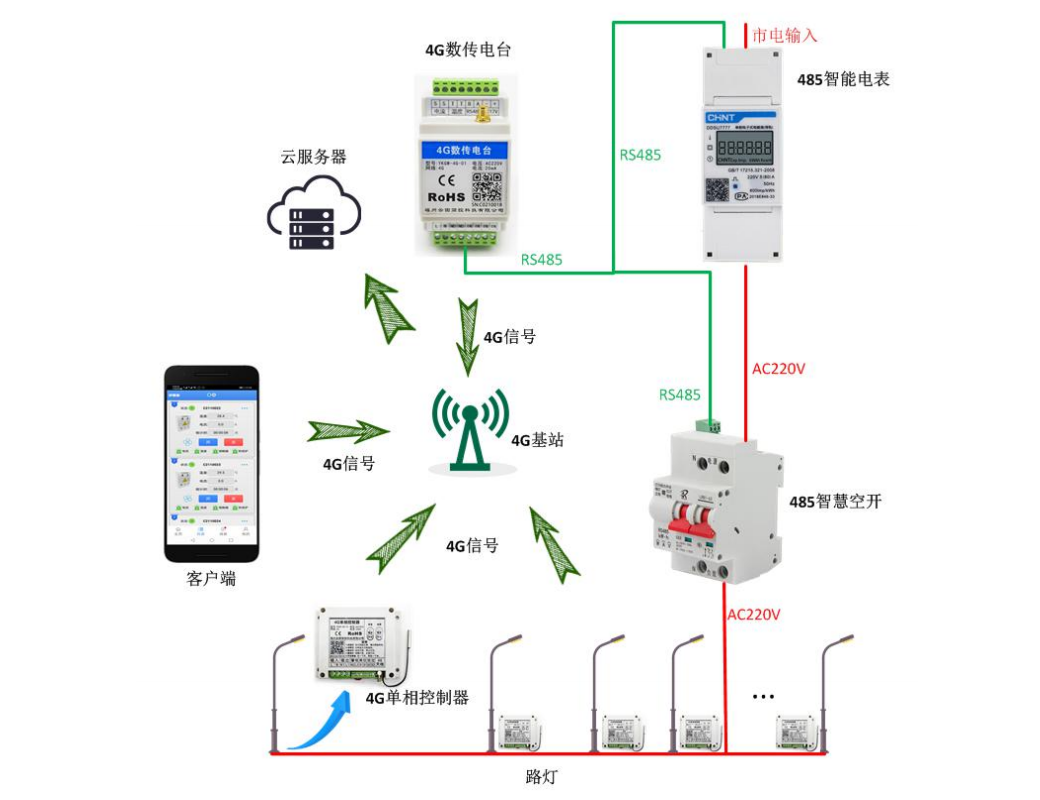

分布式路灯管理拓扑图


       整个系统最 大特点是为每个路灯都配备了一个独立的 4G 单相控制器，控制器安装在路灯底座内部；控制器可以监测路灯状态、控制路灯开关，设备通过4G 直接与后台进行通讯，用户通过手机能够实时查看每个路灯的工作状态。
       在总干路上，以 4G 数传电台为核心，通过 RS485 信号线将智能电表和智慧空开串联起来。其中，智能电表作为总电表使用，用于统计整体用电情况；智慧空开用于控制管理，可进行数据监测和远程定时开关。

       4G 数传电台向下实时采集现场的 485 设备数据，向上通过 4G 信号将数据传输至云端进行后台处理，再由服务器将数据转发至用户手机，使得用户可以随时随地打开手机查看路灯的工作状态。


三、方案特点

1、能够监测每个路灯的工作状态，可以及时发现损坏的路灯；
2、只要串联在原有路灯的供电线路上，无需重新布线，改造成本低；
3、每个控制器除了具备远程/定时开关以外，还有能耗、电流、电压和功率监测功能，可准 确统计分析各个路灯的用电情况和健康状态；

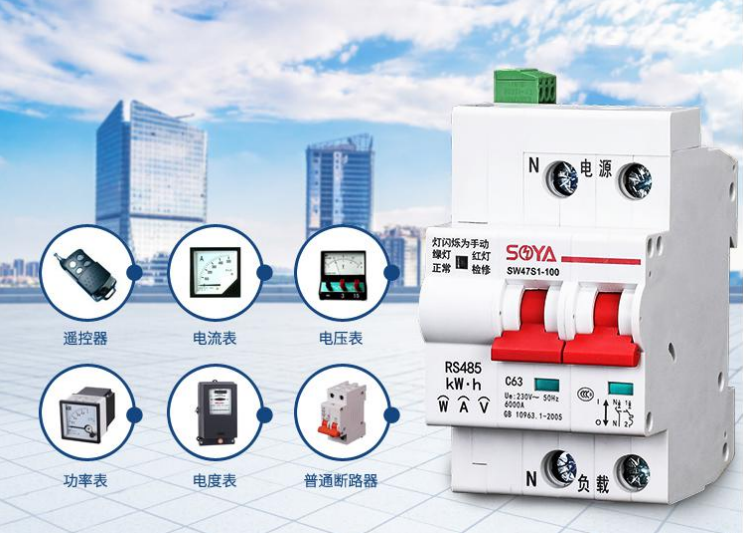

4、智慧空开可以通过软件 APP 分别设置干路的漏电保护阈值，从整体上有效保护电路安全；
5、4G 单相控制器具备水浸和温度检测功能，可远程设置报警阈值，在漏水、高温环境下进行报警通知，让管理员及时处理险情；
6、4G 数传电台具备温度检测功能，可实时监测配电箱内的温度，当箱体温度超过设置的报警阈值时，系统会推送报警信息给管理员，避免发生火灾等情况；

7、对于智能电表和智慧空开，同样可以设置电压、电流、功率等数据的报警参数，在数据异常时及时推送报警信息，可有效避免损失。

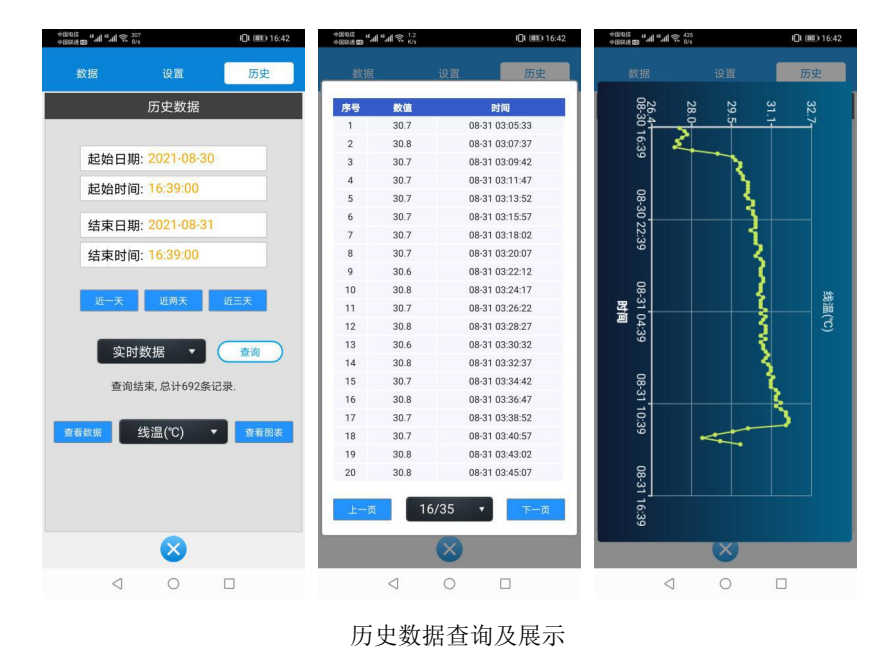

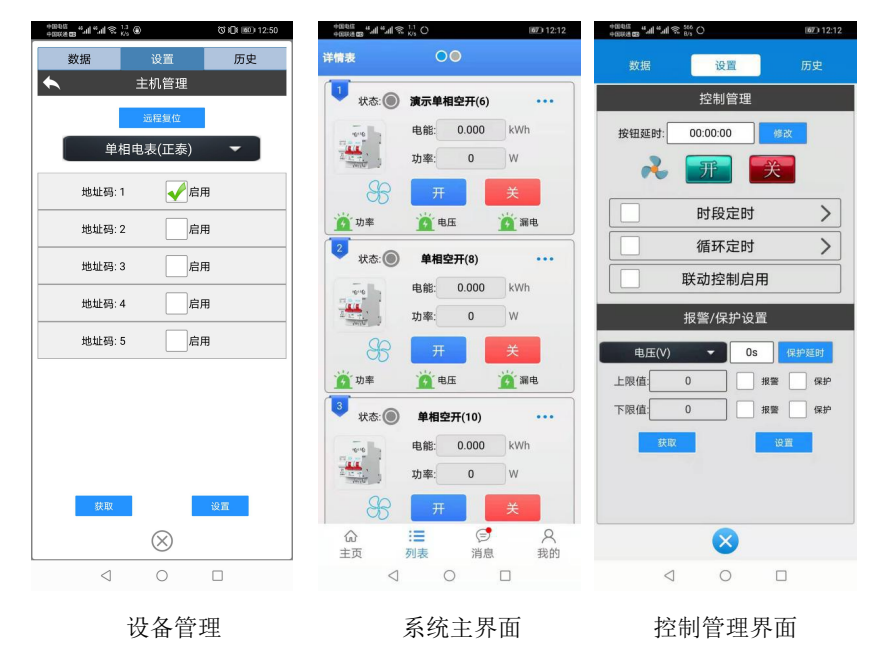

四、系统展示
